Engrenagens helicoidais unem alta capacidade de carga a baixo ruído. Veja critérios técnicos de fabricação e escolha em São Paulo.
- Engrenagens helicoidais têm dentes inclinados em ângulo de hélice, o que garante engrenamento gradual e funcionamento silencioso.
- Suportam cargas maiores que engrenagens de dentes retos, mas geram empuxo axial que exige mancais e rolamentos dimensionados corretamente.
- A precisão do corte, o material e o tratamento térmico definem a vida útil sob operação contínua em alta velocidade.
Resumo preparado pela redação.
Toda máquina que precisa transmitir potência com suavidade em algum momento esbarra na mesma escolha. Engrenagem de dente reto ou engrenagem helicoidal? Para gestores de manutenção que lidam com linhas rodando 24 horas, essa decisão pesa direto no MTBF do equipamento.
O ângulo de hélice muda tudo. Ao inclinar o dente em relação ao eixo de rotação, o contato entre os pares deixa de ser instantâneo e passa a ser progressivo. Menos impacto, menos vibração, menos ruído, mesmo em altas rotações.
Esse comportamento é o motivo pelo qual engrenagens helicoidais dominam aplicações críticas no setor automotivo, em redutores industriais e em máquinas operatrizes. Neste artigo, o foco é técnico: geometria, dimensionamento, materiais e o que observar na hora de fechar com um fornecedor.

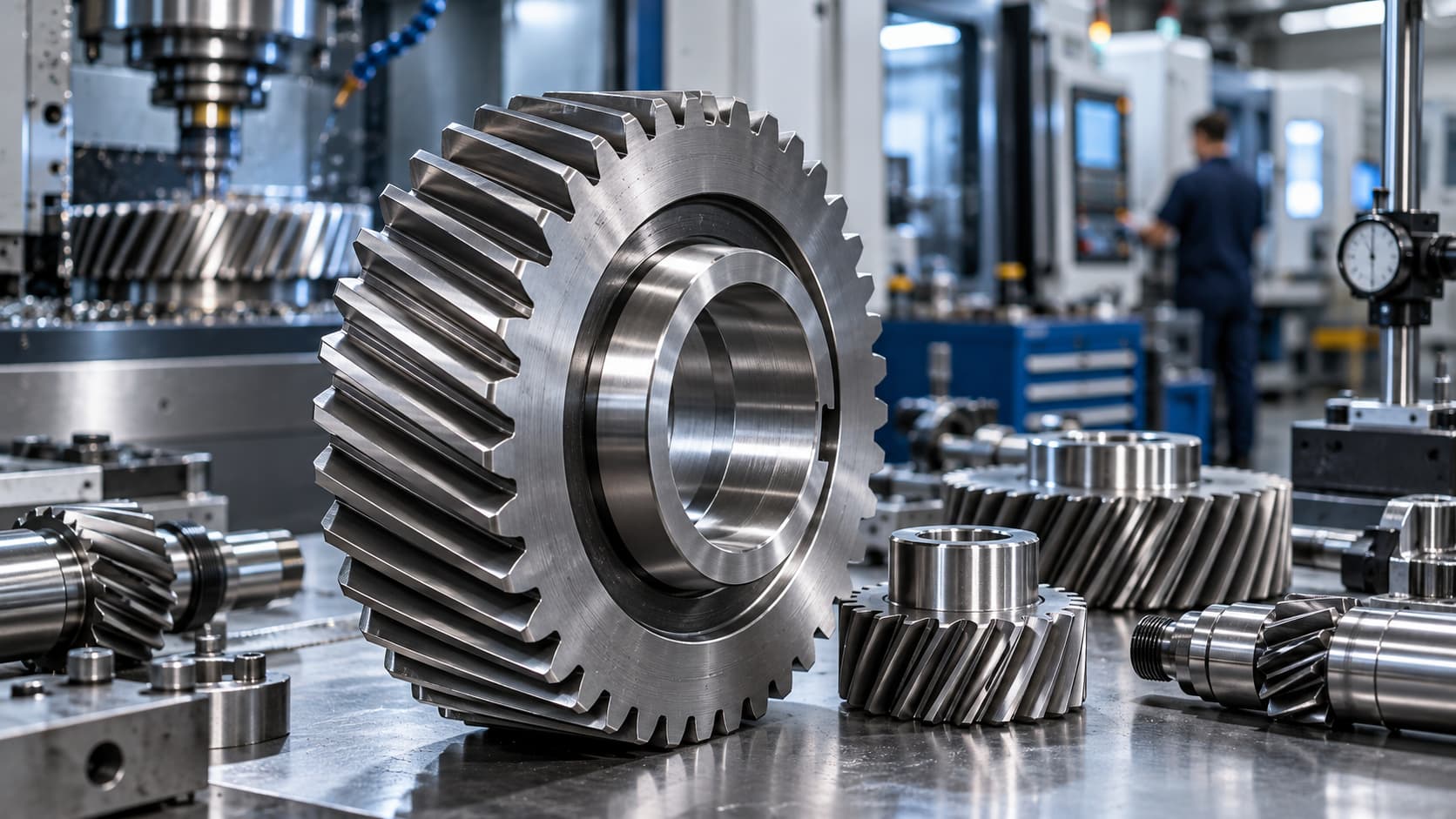

O que é uma engrenagem helicoidal na prática
Diferente da engrenagem cilíndrica de dentes retos, a engrenagem helicoidal tem dentes cortados em espiral ao redor do corpo da peça. O ângulo de hélice costuma variar entre 10° e 45°, a depender da aplicação.
Essa inclinação faz com que mais de um dente esteja em contato simultâneo durante o engrenamento. O resultado prático é uma distribuição de carga mais uniforme ao longo do perfil do dente.
- Engrenamento paralelo: eixos paralelos, uso mais comum em redutores e caixas de transmissão.
- Engrenamento cruzado (helicoidal cruzada): eixos não paralelos, contato pontual e capacidade de carga reduzida, indicada para cargas leves.
A curva do dente também aumenta a área de contato entre os flancos, o que reduz o desgaste por atrito localizado em comparação com o dente reto sob a mesma carga tangencial.
Vantagens da engrenagem helicoidal em aplicações industriais
Para um engenheiro mecânico especificando um trem de acionamento, os ganhos da engrenagem helicoidal aparecem em três frentes.
Operação silenciosa em alta velocidade. O engrenamento gradual elimina o impacto seco típico do dente reto, o que reduz o nível de ruído mesmo em regimes acima de 1.500 rpm.
Maior capacidade de carga por dimensão. Como o passo efetivo é maior que o passo diametral aparente, a mesma engrenagem helicoidal suporta mais torque que uma equivalente de dentes retos com o mesmo diâmetro.
Transmissão de movimento entre eixos não paralelos. No engrenamento cruzado, é possível transmitir rotação entre eixos que não se cruzam no mesmo plano, algo que o dente reto não faz.
O ponto de atenção fica por conta do empuxo axial gerado pela inclinação do dente. Esse esforço precisa ser absorvido por rolamentos axiais ou de contato angular, senão a vida útil do conjunto cai drasticamente.
Como a engrenagem helicoidal é fabricada com precisão
A qualidade de uma engrenagem helicoidal se decide antes do corte, na escolha do material e do processo de usinagem.
Materiais mais usados na engrenagem helicoidal
Aços-liga como SAE 4140, 4340 e 8620 são padrão para aplicações de carga média a alta, geralmente seguidos de cementação e têmpera para elevar a dureza superficial sem fragilizar o núcleo.
- Aços carbono comuns (SAE 1045): aplicações de menor exigência.
- Aços-liga cementados (8620, 4320): alta dureza superficial com núcleo tenaz.
- Bronze e latão: usados em coroas de sem-fim e aplicações com atrito elevado entre materiais dissimilares.
Processos de corte e acabamento
O corte por fresa geradora (hobbing) é o método mais difundido para produção em série de engrenagens helicoidais, seguido de retificação quando a aplicação exige classe de precisão elevada (AGMA 10 ou superior).
O ângulo de hélice, o módulo e o ângulo de pressão precisam estar rigorosamente alinhados entre o par engrenado. Um erro de fabricação de poucos décimos de grau já é suficiente para gerar ruído, vibração e desgaste prematuro em operação contínua.
Tratamentos como nitretação e retificação de flancos pós-têmpera são o que separa uma engrenagem helicoidal de uso genérico de uma peça sob medida, projetada para o torque, a rotação e o regime de trabalho específicos da máquina.
Onde a engrenagem helicoidal faz diferença no chão de fábrica
Setores com exigência de sincronismo e baixo ruído são os que mais se beneficiam da engrenagem helicoidal.
- Redutores de velocidade em linhas de produção contínua.
- Caixas de transmissão automotivas e industriais.
- Máquinas operatrizes que exigem precisão dimensional constante.
- Equipamentos de movimentação de carga em ambientes industriais.
Em compras de reposição, vale menos correr atrás do preço mais baixo e mais garantir que o fornecedor tenha controle metrológico do dente, já que uma engrenagem fora de especificação compromete todo o trem de engrenamento, não só a peça isolada.
Engrenagem helicoidal sob medida: quando vale a pena
Peças de catálogo resolvem boa parte dos casos, mas equipamentos legados, adaptações de linha ou torques fora do padrão geralmente pedem fabricação sob medida. Fornecedores de metalmecânica em São Paulo com estrutura de usinagem CNC e controle dimensional conseguem replicar módulo, ângulo de hélice e classe de precisão do componente original, algo essencial quando a peça não é mais fabricada em série.
Engrenagem helicoidal: o que levar em conta antes de comprar
Fechando o raciocínio, três variáveis técnicas decidem se uma engrenagem helicoidal vai performar bem no seu equipamento: o material e o tratamento térmico aplicado, a precisão do ângulo de hélice em relação ao par engrenado, e o dimensionamento correto do mancal para absorver o empuxo axial. Negligenciar qualquer uma delas encurta a vida útil do conjunto, mesmo com uma peça bem cortada.
Se a sua linha de produção depende de componentes sob medida e você precisa de um fornecedor com domínio técnico de engrenagens helicoidais, converse com quem trabalha com precisão mecânica no dia a dia e leve seu projeto adiante sem gargalo na manutenção.
